为什么医院的睡眠监测那么贵还不舒服？聊聊碳基柔性呼吸传感器的技术原理

2026年09月08日

最近有朋友问我：怀疑自己有睡眠呼吸暂停，去医院做了多导睡眠监测（PSG），花了一千多，在医院睡了一晚，身上贴满电极，根本没睡好，结果数据还不准。有没有更方便、更便宜的呼吸监测方式？

这个问题其实代表了很多人的困扰。今天就来聊聊呼吸监测技术的演进，以及一种叫"碳基柔性呼吸传感器"的新技术，是怎么解决传统方案痛点的。

一、传统呼吸监测方案的三个核心痛点

目前主流的呼吸监测方案大致分三类，各有各的问题：

1. 医院多导睡眠监测（PSG）：金标准，但贵且不方便

PSG是诊断睡眠呼吸暂停的"金标准"，可以同时监测脑电、心电、血氧、呼吸、体位等十几个指标。但它的问题也很明显：

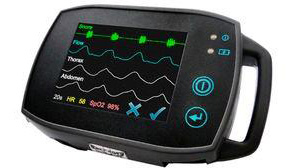

PSG监测仪设备

价格贵：一次检查通常在800-2000元，且很多地方医保报销有限

不方便：需要在医院睡眠中心睡一晚，环境陌生，很多人反而睡不着

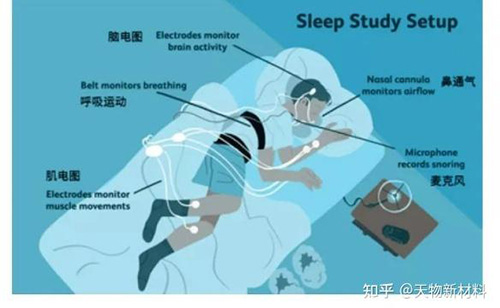

舒适度差：头上、脸上、胸上、腿上要贴十几根电极线，翻身都受限制

等待久：三甲医院的睡眠中心通常要预约排队几周甚至几个月

2. 穿戴式设备（手环、手表、指环）：便携，但准确性和依从性有限

近几年消费电子品牌都在推带血氧和呼吸监测的智能手表、手环。这类产品的优势是便携、可以长期监测，但问题也不少：

舒适度差：很多人（尤其是老人）不习惯睡觉戴东西，嫌勒手腕、嫌充电麻烦

数据准确性有限：消费级设备的呼吸监测大多靠加速度传感器或血氧间接推算，不是直接测量呼吸运动，误差较大

容易脱落：翻身时手环可能移位，接触不良导致数据丢失

认知障碍老人会直接摘掉：这在养老机构是非常普遍的问题

3. 雷达式监测：无接触，但有辐射和隐私担忧

毫米波雷达呼吸监测是近几年的新技术，不需要接触人体。但它的问题是：

辐射担忧：虽然功率很低，但很多用户（尤其是给老人用的家庭）对"发射信号"的设备有顾虑

隐私问题：雷达可以检测到人体的存在和运动，部分用户担心隐私泄露

价格偏高：毫米波雷达模块成本不低，整套系统通常在几千元

多人干扰：如果床上有两个人，雷达很难区分是谁的呼吸信号

二、碳基柔性呼吸传感器：一条不同的技术路线

天物飞思半导体推出的Carbonsens Inside系列碳基柔性呼吸传感器，走的是一条完全不同的路线——柔性压力传感。

简单来说，它是一片厚度仅0.5mm的柔性薄垫，放在床垫下面（或床单下面），通过检测人体呼吸时胸廓起伏产生的微弱压力变化，来计算呼吸率。

这条路线的核心优势在于：

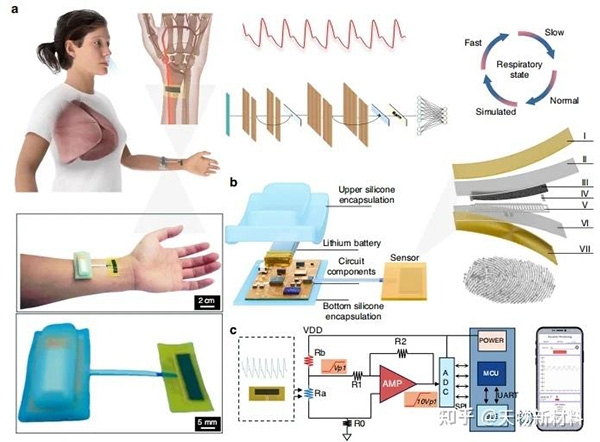

碳基柔性呼吸传感器系统原理图

完全无感：放在床垫下面，用户完全感觉不到它的存在，不需要佩戴任何设备

0辐射：纯被动式压力传感，不发射任何信号，没有辐射担忧

舒适度高：0.5mm厚度，放在床垫下完全不影响睡眠体验

不受多人干扰：压力传感定位在床垫特定区域，可以精准对应特定床位

三、技术原理：碳基材料+自研算法，怎么做到精准？

柔性压力传感听起来简单，但要做到精准监测呼吸，其实有两个核心技术难点：

难点一：传感器本身的灵敏度和稳定性

人体呼吸产生的压力变化非常微弱——胸廓起伏对床垫的压力变化可能只有几十克到几百克的量级。传统的压力传感器（如应变片、压电薄膜）要么灵敏度不够，要么初始电阻不稳定，容易受温度和环境影响。

飞思的方案是用全球首创的碳基敏感材料。碳基材料（碳纤维/碳纳米管复合材料）具有优异的压阻特性——受压时电阻会发生可预测的变化，而且初始电阻稳定，温度漂移小。

具体参数上，这款传感器的量程是0.01Kg~100Kg，压力响应频率0~10Hz，激活时间仅1ms，耐久性达到10万次压力测试。

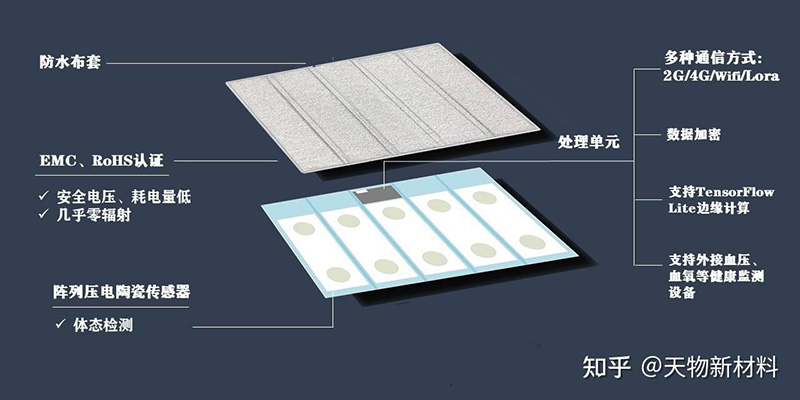

智能体征监测床垫结构图

难点二：如何从噪声中精准提取呼吸信号

床垫上的压力信号非常复杂——除了呼吸，还有心跳、翻身、体动、甚至外界振动（如隔壁走路、车辆经过）都会产生压力变化。如何从这些噪声中精准提取呼吸信号，是算法层面的核心挑战。

飞思的做法是独立自研的核心算法：利用碳基传感器稳定的初始电阻，将实时电阻变化量与初始电阻进行比值计算，从而精准区分噪声和微弱呼吸信号。

这种比值法的好处是：即使环境温度变化导致基础电阻有微小漂移，比值结果仍然稳定，从而大幅减少误判，提高信号识别率。

在实际表现上，这款传感器的呼吸率测量准确度达到±3次/min，响应时间10s，输出数据频率111Hz，并且能够实现呼吸骤停、呼吸急促等突发情况的准确报警。

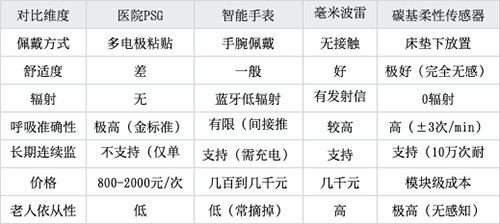

四、和传统方案的对比总结

五、适用场景和总结

碳基柔性呼吸传感器目前主要应用在三个领域：

智慧康养：养老机构、护理院的夜间呼吸监测，异常即时报警，降低夜间人力压力

智能家居：智能床垫、智能床的呼吸和睡眠监测功能

可穿戴设备：集成到服装、护具等柔性穿戴产品中

总结一下：碳基柔性呼吸传感器不是要取代医院的PSG（在诊断精度上PSG仍然是金标准），而是填补了"长期连续、舒适无感、成本可控"的呼吸监测空白。对于需要长期监测睡眠呼吸的人群（如疑似睡眠呼吸暂停患者、老人、慢性病患者），以及需要批量部署的养老机构，这条技术路线有非常明确的价值。

技术的迭代往往不是一步到位的颠覆，而是在特定场景下找到更优解。碳基柔性传感在呼吸监测这个细分场景，确实给出了一个有竞争力的答案。
